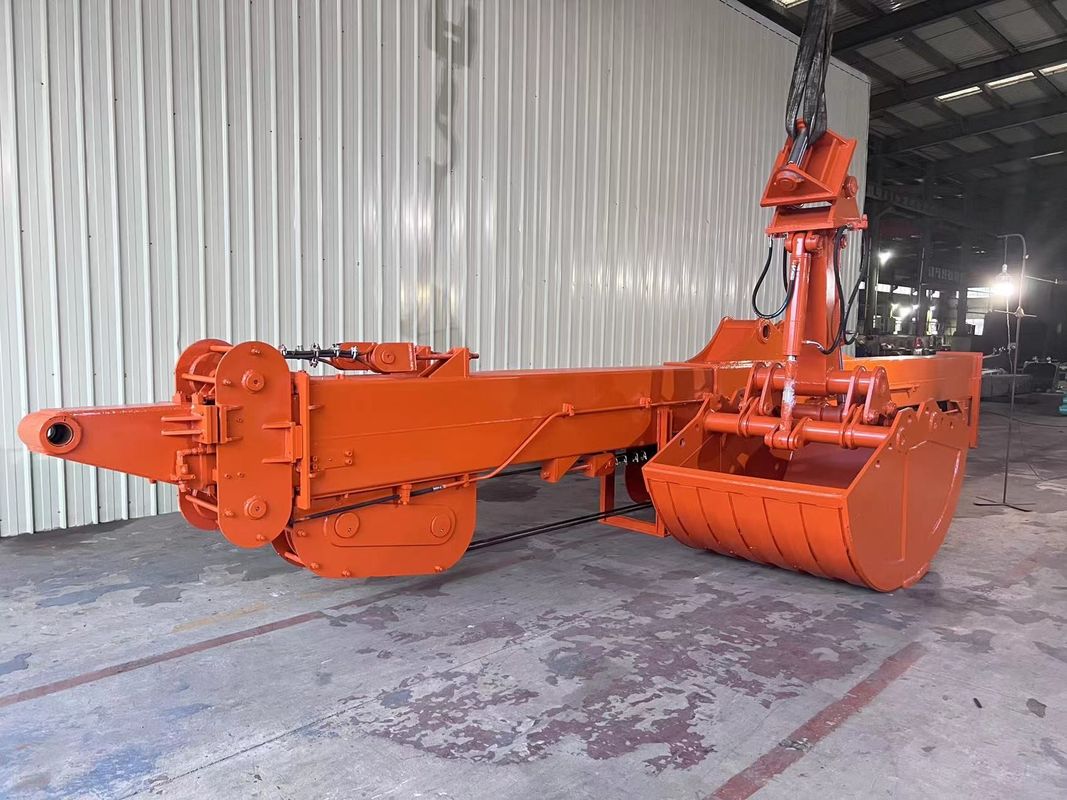

25-метровая телескопическая стрела для экскаватора DX225

Готовы к модернизации?

Специальные телескопические стрелы для израильских проектов:
✔ Вылет 18–32 м (сертификат ISO 9001)
✔ Прямая OEM-установка для Doosan/Volvo/CAT
✔ Гарантия на конструкцию 1 год

Как установить телескопическую стрелу экскаватора: пошаговое руководство

01 Необходимо подготовить следующее:
Необходимо 3 человека: 1 в качестве водителя и 2 в качестве монтажников
Убедитесь, что у экскаватора есть дополнительная трубопроводная линия
Необходимые инструменты:
Внутренняя и внешняя заглушка (тип M26x1.5H) 2 комплекта
Внутренняя и внешняя заглушка (тип 3/4 female) 2 комплекта
Внутренняя и внешняя заглушка (тип 1”female) 2 комплекта
Внутренняя и внешняя заглушка (тип 19 US flat cut) 1 комплект
Гаечный ключ: 17-19, 18-21, 22-24, 27-30, 30-32 (2 комплекта)
36-41 (2 комплекта)
Разводной ключ: 450#, 300#
Двусторонний кольцевой гаечный ключ: 18, 21, 22, 24
Быстрый ключ и торцевая головка
Плоская отвертка, крестовая отвертка
Т-образный вороток 10#, плоскогубцы, подвеска, толстый верхний стержень для вала, кувалда

02 Сброс гидравлического давления
необходимо выключить экскаватор и сначала сбросить давление из гидравлической магистрали
(Кнопка на клапане сброса давления снимает давление с трубки
Усилие, если предохранительный клапан не работает, можно удалить жидкость
Давление также можно сбросить с крышки бака)

03 Установите телескопическую стрелу

04 Установите трубопровод

05 Телескопическая стрела уже подключена

06 Давайте посмотрим, как установить двунаправленный ножной переключатель

Замените ножной педальный переключатель на двунаправленный

07 Двунаправленный ножной педальный переключатель состоит из четырех разъемов:

T, P, A1 и A2.
.Порт T должен быть подключен к
порту T клапана хода экскаватора
с использованием тройникового соединения для разделения
масла flow.
Аналогично, порт P должен быть подключен
к порту P клапана хода с использованием
тройникового соединителя для разделения масла.
Наконец, разъемы A1 и A2 должны
быть подключены к разъему пилотного управления
распределительного клапана.

08 Клапан хода
Снимите резиновую прокладку, расположенную на полу кабины floor, чтобы открыть предназначенное
монтажное отверстие для двунаправленного ножного педального переключателя. Обычно это отверстие
расположено с правой стороны кабины.
Найдите порт T и порт P клапана хода, которые соответствуют порту T
и порту P, подключенным к педали.

09 соединительная труба
A1 и A2 подключены к распределительному клапану. Чтобы найти распределительный клапан, проследите за трубопроводом прерывателя и посмотрите, где он соединяется с распределительным клапаном.
Ищите положения соединений с обеих сторон соединения или в соответствующем
среднем положении, где видны крышки клапанов. Подключите A1 и A2 к этим двум положениям соответственно.
Найдите соответствующие крышки клапанов. Крышка клапана впускной масляной трубы обычно
подключается к A1, а крышка клапана обратной масляной трубы подключается к A2.
В случае обратного действия просто поменяйте местами трубопроводы, подключенные к A1 и A2.

10 Схема подключения труб

11 после установки следует смазать
Нанесите смазку на места штифтов, на трубу стрелы телескопической стрелы, на телескопической стреле имеется много смазочных отверстий, в которые можно добавить смазку, телескопическую стрелу также следует смазать по всему корпусу!
